#1 Журавлев Николай

Отправлено

Добрый день, сварщики. Хочу поделиться с вами, что у меня получилось. Делал ваймы и струбцины для изготовления: мебельных щитов, окон и дверей.



Струбцина для стяжки дверей 2,5 метра 2шт.; вайма для стяжки окон, дверей и мебельного щита 1,5 метра 3шт.; вайма для мебельного щита 1,0 метр 5шт.




Левый узел струбцины для стяжки дверей 2,5 метра




Правый узел струбцины для стяжки дверей 2,5 метра




Левый узел ваймы для стяжки окон, дверей и мебельного щита




Правый узел ваймы для стяжки окон, дверей и мебельного щита



9 Вставить ник
#2 Журавлев Николай

Отправлено


Популярное сообщение!

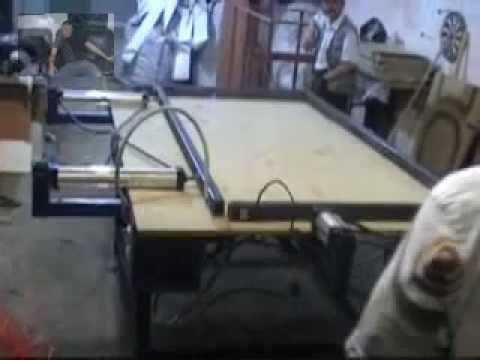

Вайма, для склейки мебельного щита, сжимающая его в 4-х направлениях.





Её узел




Узел струбцины для стяжки дверей 2,5 метра



Сообщение отредактировал Журавлев Николай: 25 Декабрь 2015 22:37

11 Вставить ник #3 Kurt1

Отправлено

Журавлев Николай,  Фото есть как они работают на изделии?


Вставить ник #4 Журавлев Николай

Отправлено

Фото есть как они работают на изделии?

Нет фотографий, недавно только доделал. Как только, так сразу. Но есть фото как, они изображают само изделие в конкурсе сварщиков «Ёлочку... свари!»


Сообщение отредактировал Журавлев Николай: 26 Декабрь 2015 20:19

0 Вставить ник #5 Бархударов

Отправлено

Журавлев Николай, Ваймы вижу, а струбцины где?))

+


0 Вставить ник #6 Журавлев Николай

Отправлено

Ваймы вижу, а струбцины где?))



Андрей на первой фотографии 5 вайм по 1,0 метру, 3 ваймы по 1,5 метра и 2 струбцины (ваймы). В столярных кругах нет четких определений этих приспособлений, они выполняют одну, и туже функцию. Многие ваймы называют струбцинами и на оборот. Тема поэтому так и названа, чтобы люди желающие сделать их своими руками смоли найти решение, ища в поисковиках как "вайма" так и "струбцина".



0 Вставить ник #7 Lohus

Отправлено

Чем обусловлен выбор такой сложной конструкции узла?






Было бы проще взять уголок, лежащий на трубе, пускай даже удлинить (сделать шире) полку, которая лежит на трубе и закрепить её 2 болтами сверху. Гайку прихватывать со стороны сжимаемой детали, и швы не будут работать на отрыв. Меньше сварки. Прочность достаточная, скорее трубу выгнет, чем уголок.


1

Если ошибку можно исправить – значит ты ещё не ошибся.

Вставить ник #8 Журавлев Николай

Отправлено

Чем обусловлен выбор такой сложной конструкции узла?



Все просто. Данный узел является универсальным. Он работает как упор, а также как  и в паре с винтом и пяткой (если снять с другой ваймы). Универсальность задана на всякий случай. Например если что-то произойдет с резьбой на основном узле: сорвется или растянется. Во вторых мы не всегда используем вещи по назначению, можем например использовать в авто ремонте для выправки геометрии кузова (не знаю как этот инструмент называется), да мало ли для чего пригодится. Поэтому заложена максимальная прочность на изгиб. Уголок на сколько я понял, пробороздив просторы интернета, изгибает на ура. В третьих в наличии был небольшой остаток лист железа, который хотелось использовать по максиму без остатка. Ка-то вот так и получилась идея создания такого узла.


А в каком месте сварка работает на разрыв подскажите, Lohus?




0 Вставить ник #9 Lohus

Отправлено

При сжимании детали вашу длинную гайку вырывает (сдвигает из узла), с другой стороны её достаточно прихватить, т.к. она будет прижиматься к узлу.








Универсальность - теперь понятно, с другой стороны гайку не приваришь.


Сообщение отредактировал Lohus: 28 Декабрь 2015 17:00

0

Если ошибку можно исправить – значит ты ещё не ошибся.

Вставить ник #10 Журавлев Николай

Отправлено

При сжимании детали вашу длинную гайку вырывает (сдвигает из узла



То есть получается, в моей конструкции, аж четыре шва идут на разрвыв: 2 - гайка приварена к нижней пластине, 2 - где нижняя пластина приварена к боковинам.



1 Вставить ник #11 gonta

Отправлено

Не на отрыв, а на сдвиг скорее.А это совсем разные усилия.

Журавлев Николай,

Все верно сделал!


0

Ко мне обращаться на ты.
